Hängconveyors

Flexibla plock-, lagrings- och produktionslösningar

Oavsett om du behöver lösningar för styckegods, komponenter eller full kaross — vi erbjuder modeller som matchar vikt, hastighet och omställningskrav. OCS erbjuder ett komplett utbud av interna transportsystem med fokus på hängande conveyor system för produktionsprocesser och lagringssystem.

Kostnadsfri konsultation

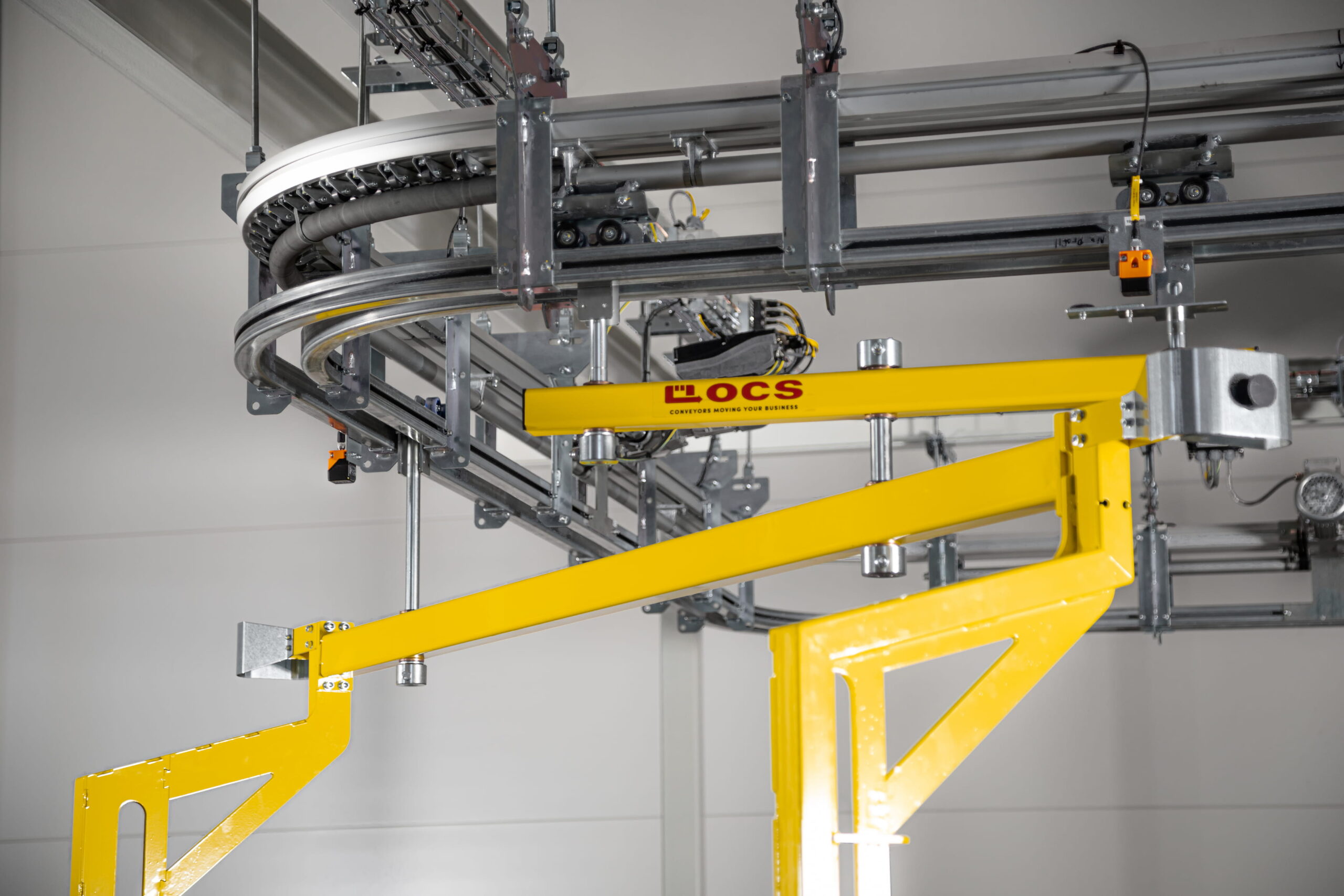

Kurvsektion av OCS hängconveyor med gul lyftbalk

Varför hängande conveyors?

Hängande conveyors är ett av de mest kostnadseffektiva sätten att optimera interna flöden. Genom att placera transportbanan ovanför arbetsytan skapas fria ytor på golvet, bättre ergonomi och tydligare arbetsstationer.
Den friktionsbaserade tekniken eliminerar behovet av kedjor och olja, vilket ger tystare drift, minskat underhåll och lägre energiförbrukning.

För företag som behöver snabba omställningar eller ofta bygger om sina linor är hängande conveyors ett självklart val – de är modulära, skalbara och enkla att anpassa efter nya produkter eller ökade volymer.

Våra systemmodeller –  från Light- till Extreme duty

Alla våra conveyors bygger på samma principer – ren, tyst och flexibel förflyttning. Skillnaden ligger i lastkapacitet och tillämpning. Tillsammans väljer vi det system som bäst stödjer ditt flöde.

Få hjälp med att välja

	OCS Light Duty	OCS Medium Duty	OCS Heavy Duty	OCS Super Duty	OCS Extreme Duty
BESKRIVNING:
Vikt (normalt används inom intervallet av)	≤ 30 kg	20 – 200 kg	150 – 2 000 kg	500 – 2 500 kg	> 2 000 kg
Hastighet¹	1,3 m/s	0,8 m/s	0,5 m/s	0,3 m/s	0,2 m/s
Temperatur²	≤ 80° C	≤ 80° C	≤ 80° C	≤ 80° C	≤ 80° C
Kurvor, horisontalplan	≤ 180°	≤ 180°	≤ 180°	≤ 180°	≤ 180°
Lutning/Stigning	JA	JA	JA	NEJ	NEJ
Vertical Transfer Device (VTD)	JA	JA	JA	JA	JA
Ergonomisk justerbar	JA	JA	JA	JA	JA
Underhållskrav	Mycket låg	Mycket låg	Mycket låg	Mycket låg	Mycket låg
Oljefri och tyst	JA	JA	JA	JA	JA
FUNKTIONALITET:
Manuell	JA	JA	JA	JA	JA
Automatiserad	JA	JA	JA	JA	JA
Bufferfunktion(Power & Free)³	JA	JA	JA	NEJ	NEJ
Efterlevnad/Föreskrifter EU/US/ASIA standards	JA	JA	JA	JA	JA
LEVERANSOMFATTNING:
Mekanisk / Hårdvara	JA	JA	JA	JA	JA
Mjukvara / OCS Digital Control	JA	JA	JA	JA	JA
Projektledning	JA	JA	JA	JA	JA
Installation	JA	JA	JA	JA	JA
Produktbärare skräddarsydd	JA	JA	JA	JA	JA
Riskminimering genom simulering	JA	JA	JA	JA	JA
Underhåll, service & reservdelar	JA	JA	JA	JA	JA

Varför välja OCS modulära system

Gula hängande ramar i ljus produktionshall

Optimera golvyta med 30-50 %

Maximera ditt befintliga utrymme med OCS-lösningar, vilket möjliggör expansion och ökad driftskapacitet utan att öka systemets fotavtryck.

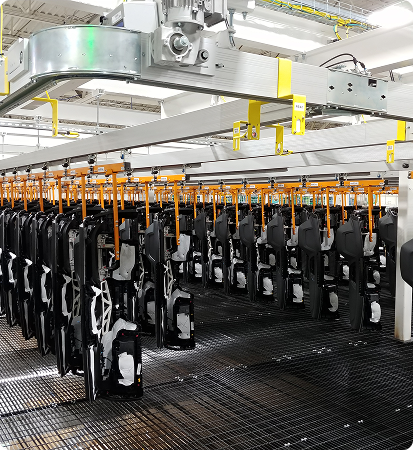

Svarta komponenter hängande i rader under tak

Öka genomflödet med 25-50 %

Höj din produktionskapacitet med OCS nyckelfärdiga lösningar som effektiviserar processer och ger en betydande ökning av genomflödet.

Minska underhållskostnaderna med 40-50 %

Uppnå betydande besparingar med OCS hållbara och effektiva systemdesign, vilket direkt ökar lönsamheten.

Sänk energikostnaderna med 40-50 %

OCS-system är konstruerade för optimal energieffektivitet, vilket stöder både kostnadsbesparingar och hållbarhet.

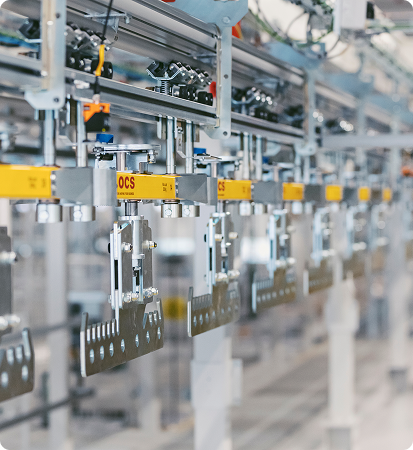

CAPEX – Robust Design

Det mest användarvänliga industriella automationssystemet på marknaden idag, vilket innebär effektiv utbildning av arbetskraften och smidiga dagliga operationer.

Låg OPEX – Hållbart på lång sikt

Minimera långsiktiga driftskostnader tack vare energieffektivitet och lågt underhållsbehov.

Låga COGS – Poka Yoka

Utformat enligt OHS-principer med fokus på arbetstagarens behov, vilket minskar personalrelaterade risker och fel.

FAQ

Ja, OCS erbjuder RFID system med tags och läsare. RFID systemet är anslutet till PLC programmet via ett separat nätverk. Vagnarna är utrustade med RFID tags för att garantera spårbarheten i systemet.

OCS har en historia på mer än 40 års erfarenhet. Vi har installerat system i nästan alla branscher. Till exempel inom fordonsindustrin, ytbehandlingsindustrin, flygindustrin, konsumentvaruindustrin (bland annat möbler och cykelproduktion) samt livsmedelsindustrin.

Beroende på storleken och komplexiteten i systemet rekommenderar vi vanligtvis ett årligt underhåll. Då byter man ut normala slitdelar och samtliga komponenter ska kontrolleras att de fungerar som de ska. Generellt så kräver inte våra system så mycket underhåll, ingen smörjning behövs till exempel.

Tack vare de modulärt uppbyggda komponenterna är det möjligt att utöka eller bygga om ett befintligt system på ett enkelt, snabbt och okomplicerat sätt.

Ja, vagnar med en speciellt utvecklad Power & free funktion möjliggör en flexibel buffertering på drivna banor med laster upp till 200 kg.

Vi använder normalt snäckväxelmotorer med 0.37 – 0.5 kW. En motorenhet kan driva en rak conveyorbana upp till 25 m.

Det är olika från system till system. Generellt är våra system baserade på den friktionsdrivna principen. Vårt OCS Heavy Duty system är till exempel försett med 4 hjul som körs på en stålprofil. Drivenheten består av fyra snedställda hjul som i sin tur trycks upp mot ett roterande aluminiumrör, vagnen drivs framåt genom friktionen som uppstår.

Ja, produktbärarna är individuellt konstruerade utifrån varje kunds behov och krav. Naturligtvis tar vi också hänsyn till den stora erfarenheten från tidigare projekt för att utveckla den optimala lösningen tillsammans med kunden.

Våra system är väldigt tysta och håller sig under de gränser som krävs.

Maxhastighet i våra system är mellan 0,5 m/s (OCS Heavy Duty) och 1,3 m/s (OCS Medium Duty).

Det är möjligt att ha en radie på 400 och 500 mm likaså 15° till 180° beroende på system.

Här använder vi växlar med 45° eller 90° utmatning. Det är möjligt att implementera utmatning både till höger, vänster eller rakt fram i färdriktningen.

Ja, det är möjligt med stigningar upp till 25° beroende på lastvikten alternativt vertikaltransportör.

Vi har olika system för olika laster i vårt produktutbud som hanterar motsvarande krav på stabilitet och effektivitet. Våra system kan transportera laster från endast ett fåtal kg upp till 500 kg, därefter laster upp till 3500 kg. Vi kan även erbjuda speciallösningar med laster upp till 7.5 ton.

Ja, olika sektioner och även delar av ett system kan bestå av drivna eller manuella banor.

Ja, det är möjligt att driva olika hastigheter både framåt och bakåt.

Förtroende från världsledande tillverkare

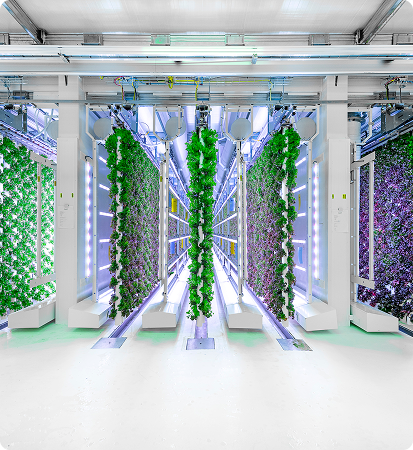

Med över 500 installationer globalt har vi haft förtroendet att leverera lösningar som gör verklig skillnad i våra kunders produktion – inom allt från fordonsindustri och flyg till ytbehandling, cykeltillverkning och vertical farming. Här är några av de företag vi haft förmånen att bygga långsiktiga samarbeten med.

Blå conveyorbana med hängande drivenheter

Friktionsbaserad

Teknik som gör skillnad

Friktionsdriven och oljefri drivning, låg ljudnivå och enkel integration med robotar och automatisering – byggd för att hantera även tunga laster och tuffa miljöer utan avbrott.

OCS hängconveyor i kurva med gul lastbärarbalk

Kostnadsfri konsultation

Teknik som driver framtidens produktion

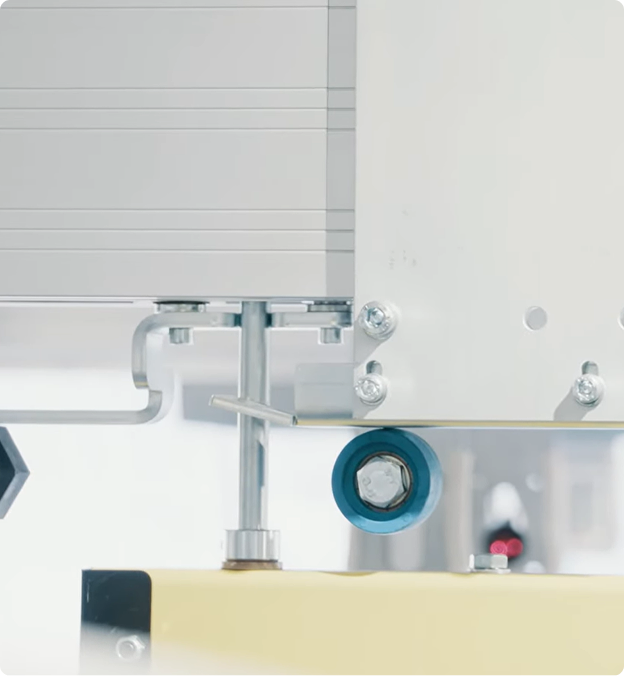

Friktionsdrift

Våra patenterade system drivs med friktion. Det skapar tysta och rena system. Drivmekanismen består av antigen ett friktionsband eller ett roterande aluminiumsrör.

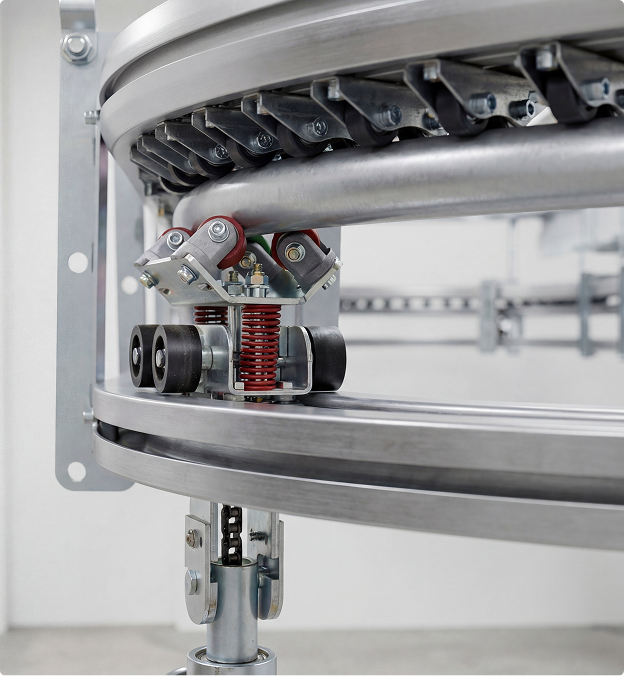

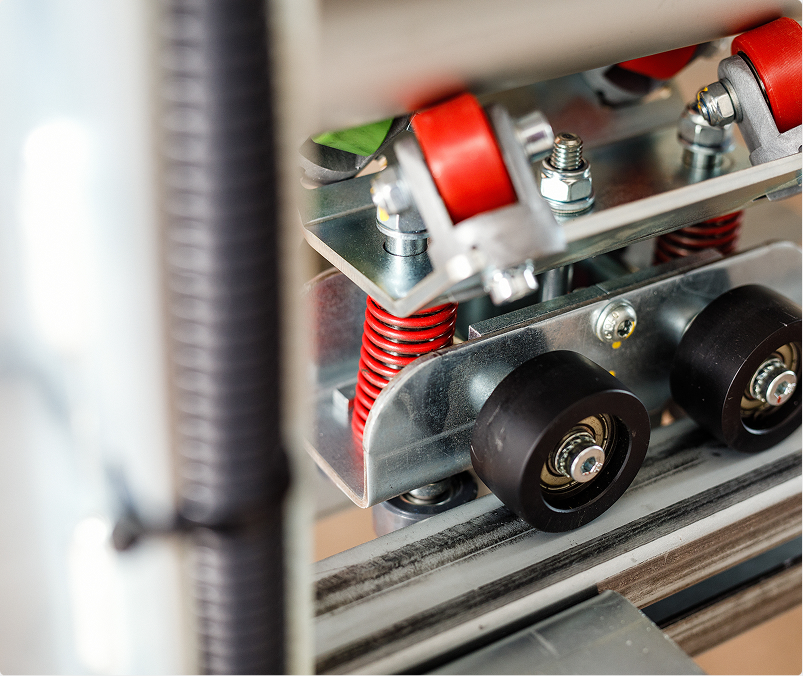

Vagn med fjädrande friktionshjul i närbild

Vagnen

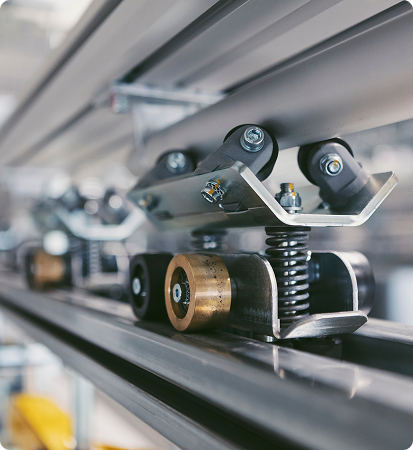

Med friktionsbandet är varje drivvagn försedd med en friktionsmedbringare samt fyra lastbärande hjul. Friktionsmedbringaren pressas mot drivbandet och överför kraften till drivvagnen. Med det roterande aluminiumsröret har varje vagn fyra snedställda hjul samt fyra lastbärande hjul. Genom hjulen överförs rotationen och omvandlas till friktionsdrift.

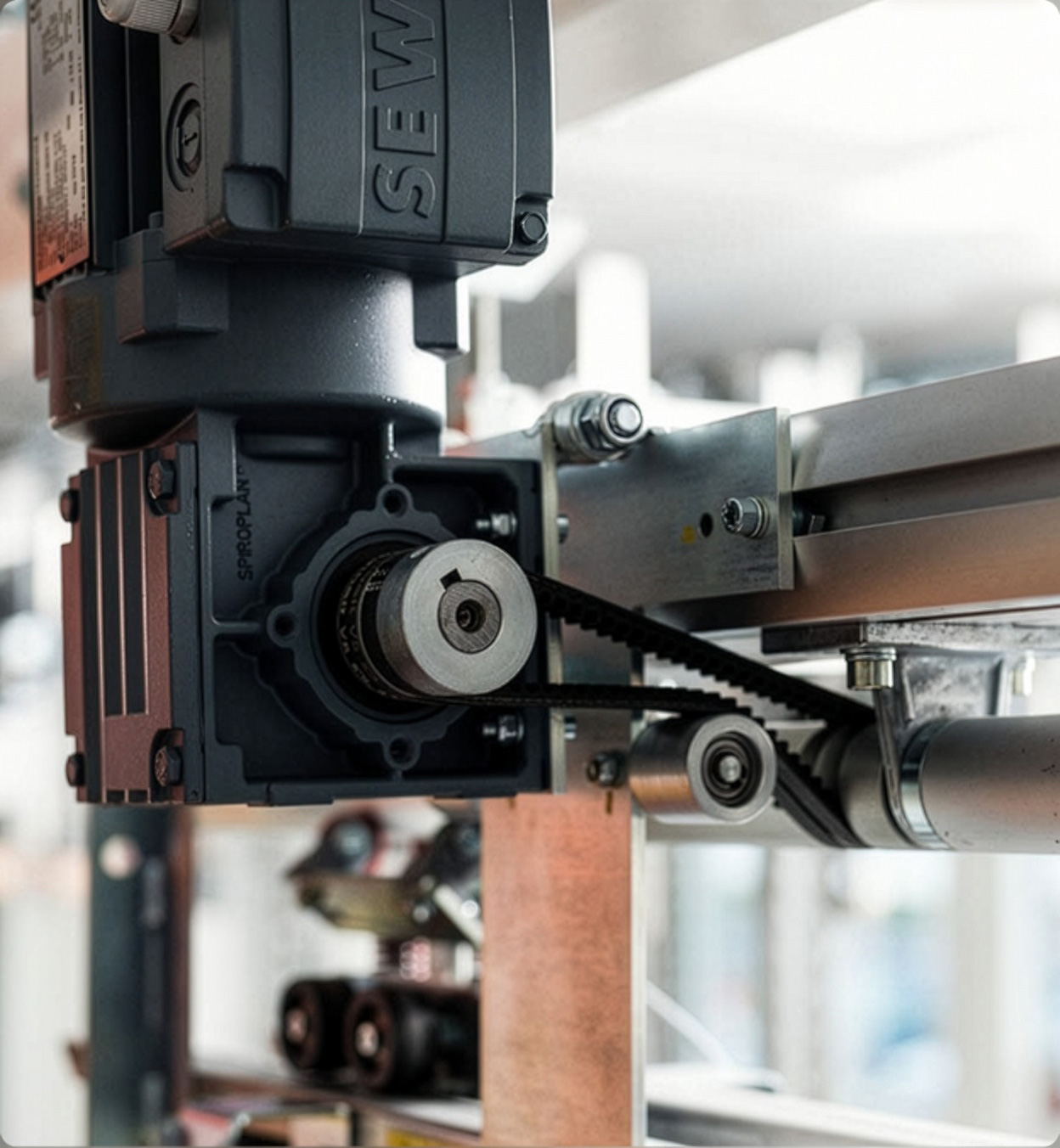

SEW-drivmotor på conveyorskena i närbild

Motorer

Drivmekanismen drivs av en elmotor. En motor kan driva upp till 30 meter. Vid behov kan man koppla på en förlängning. Drivtekniken är tyst och kräver ingen smörjning. Motorn kan justeras för olika drivhastigheter. Drivenheterna kan ha mjuk start-och stopprörelse och vi använder oss alltid av energieffektiva motorer.

RFID

Varje vagn har RFID-chip eller streckkoder för identifiering och spårbarhet. Inbyggda givare registrerar data och skapar kontroll över flöden i produktionen.

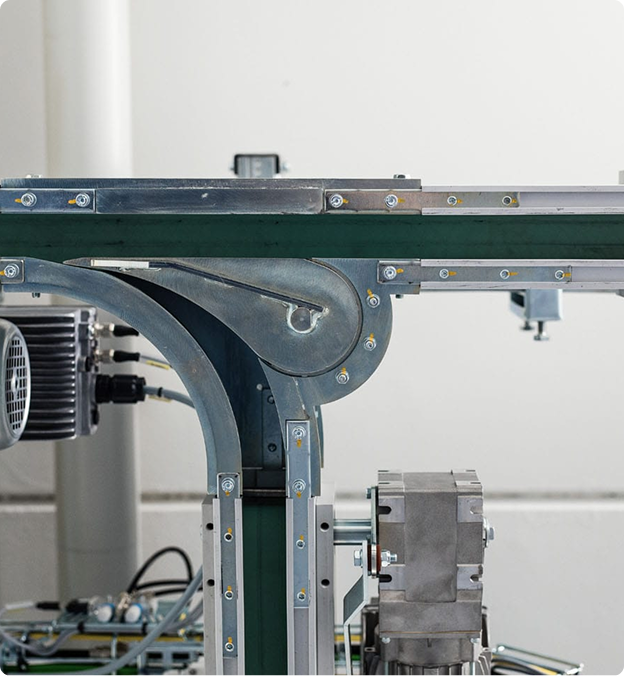

Kurvor och Växlar

Det modulbaserade systemet kan byggas med drivande kurvor från 5 ° – 90 °. Växlar är inbyggda i systemet för att kunna växla av och på vagnar från banan. Växlarna finns i såväl 45 ° som 90 °, åt både höger och vänster.

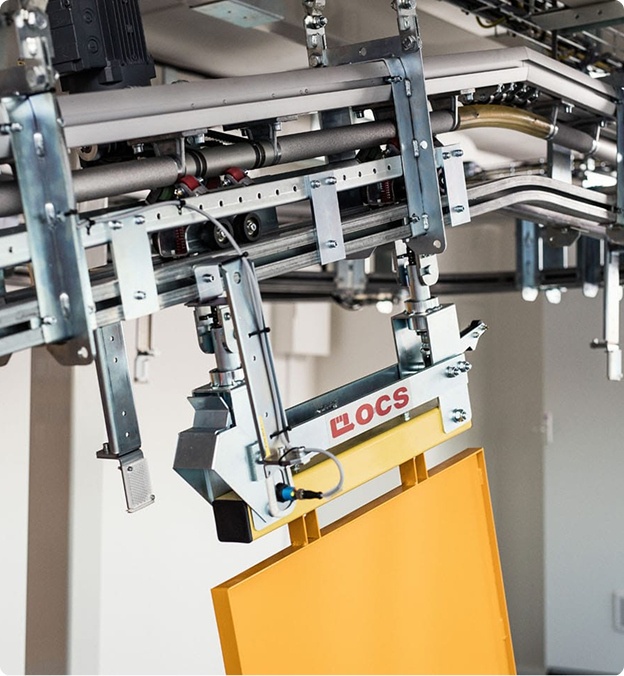

Stigning

Systemet klarar stigningar på upp till 25 °, beroende på lastvikt. För vertikal förflyttning använder vi vertikalconveyor som kan lasta i flera plan.

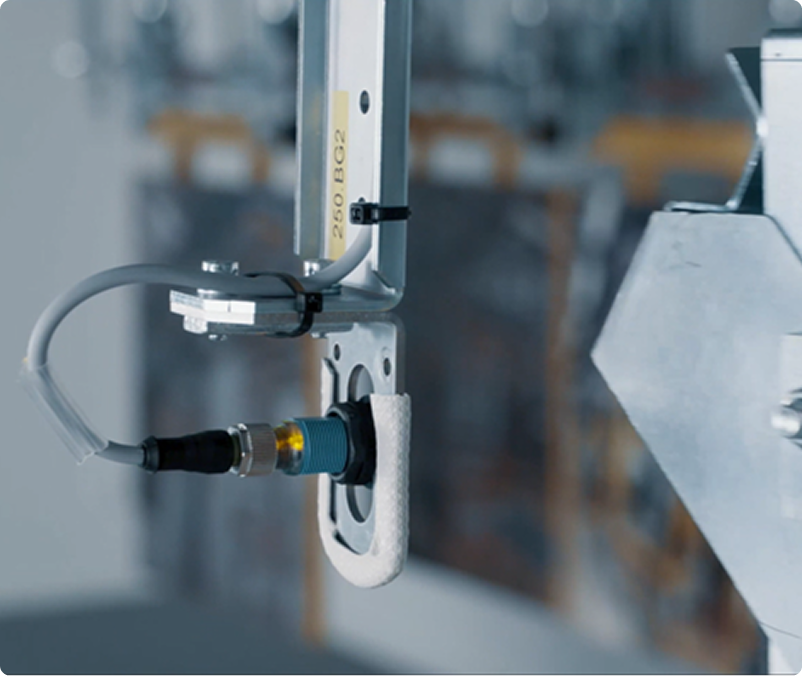

Transfervagnar

Transfervagnar i systemet ger kompakta buffertområden. De möjliggör även växling av vagnar till många olika banor och olika riktningar. Olika sektioner av systemet kan köras med olika hastigheter samt både framåt och bakåt.

Power & Free

Med bufferttekniken Power & Free skapas en jämn balans i stora produktionsflöden. Power & Free bufferterar både på den drivna banan och på speciella buffertområden. Exempelvis innan en robotstation samt vid av – och pålastning.

Redo att effektivisera din produktion?

Vi analyserar era produktionsflöden och föreslår lösningar som ökar kapaciteten, minskar energiförbrukningen och förbättrar ergonomin.

Leende OCS-medarbetare vid produktionslinje

Kostnadsfri konsultation

OCS Light Duty

Fakta

OCS Medium Duty

Fakta

OCS Heavy Duty

Fakta

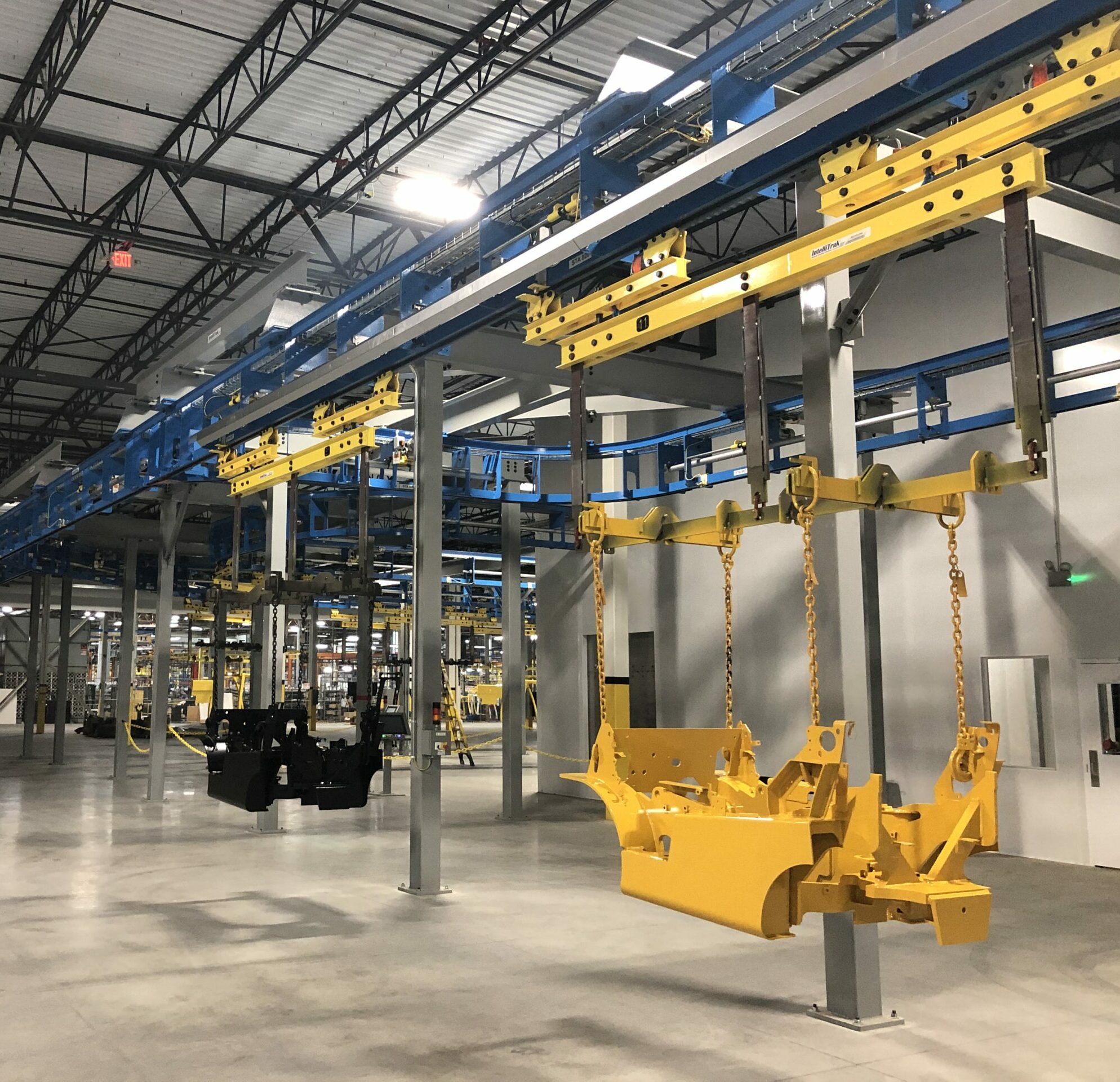

OCS Super Duty

Fakta

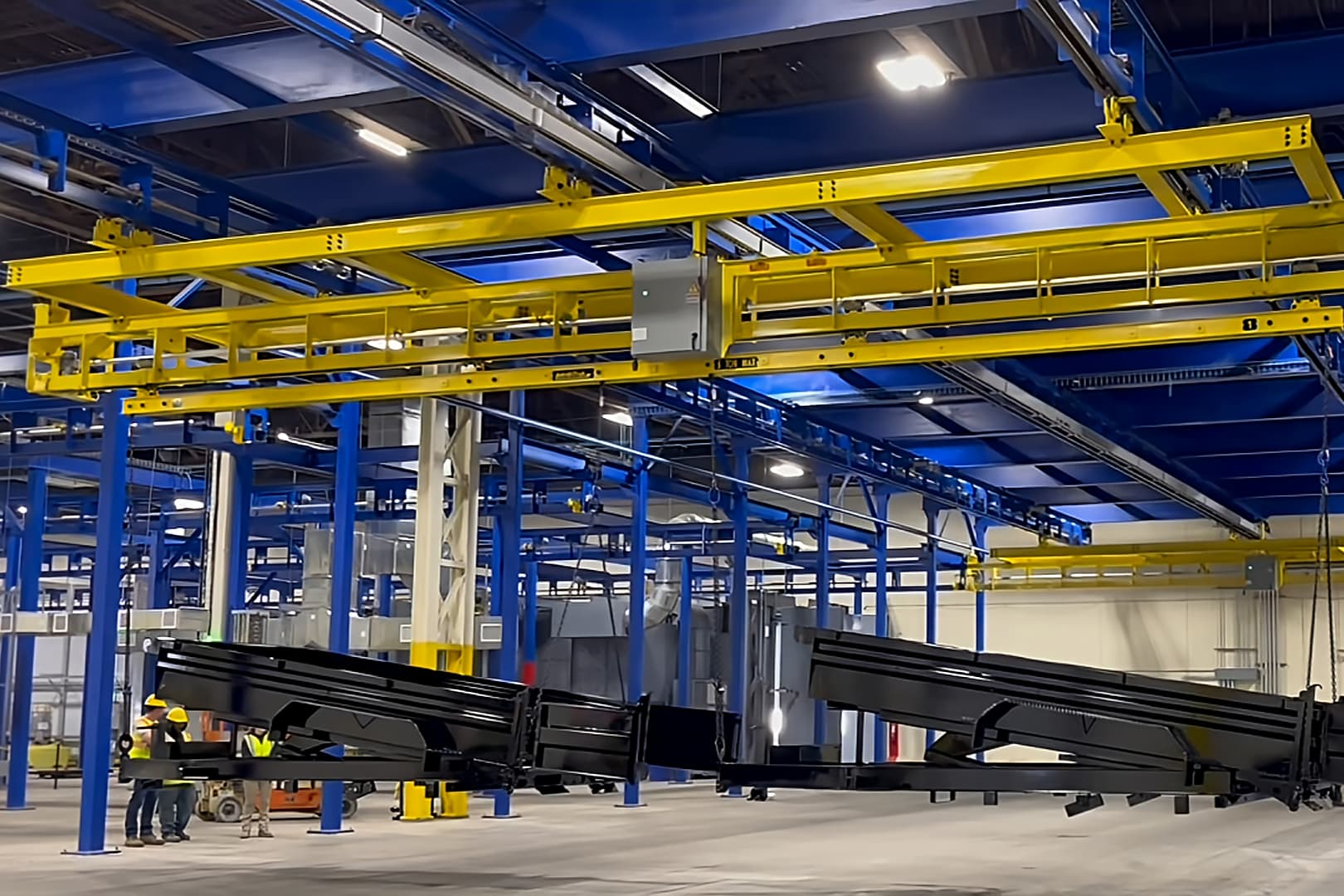

OCS Extreme Duty
