Case:
SAAB Aerostructures
Transport på hög höjd och i sidled
Flygindustrin är en av världens mest högteknologiska branscher, med höga krav på precision, effektivitet och renhet. SAAB Aerostructures gav OCS i uppdrag att utveckla ett conveyorsystem för transport av flygplanskomponenter mellan monteringsstationer och NC-maskin.
Behov
OCS hade samarbetat med SAAB tidigare, vilket innebar att kunden redan kände till fördelarna med våra rena och tysta hängconveyorsystem. Den nya produktionslösningen ställde dock andra krav än tidigare installationer.
Utmaningen var att skapa ett säkert och effektivt flöde för tunga jiggar mellan monteringsstationerna och NC-maskinen. Systemet behövde kunna transportera komponenterna både vertikalt och i sidled samt lämna tillbaka varje jigg till rätt monteringsstation efter bearbetningen.
Flexibilitet var också viktigt. Lösningen skulle kunna anpassas till framtida förändringar i produktionen utan att hela systemet behövde byggas om. Projektet inleddes därför med ett nära samarbete där Saab definierade processens förutsättningar, tekniska parametrar och krav på den färdiga anläggningen.
Flexibel produktion för kundanpassade cyklar
Effektivt materialflöde i flera nivåer
Spårbar produktion med RFID
Ergonomisk montering med specialdesignade bärare
Lösning
Efter en process med skisser, tekniska beräkningar och ritningar utvecklade OCS en lösning baserad på ett Heavy Duty-system. OCS ansvarade för utveckling, tillverkning och installation av conveyorsystemet.
Komponenterna C-rib och Lever placeras och monteras i en jigg vid respektive arbetsstation. Jiggen transporteras därefter automatiskt till NC-maskinen för bearbetning och sedan tillbaka till den monteringsstation som den kom ifrån.

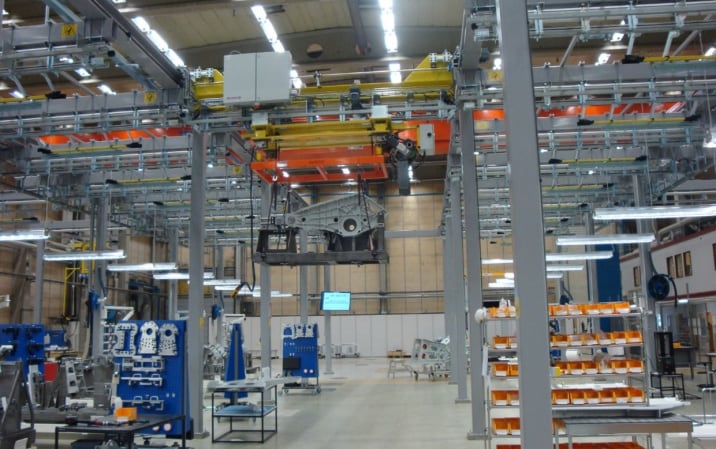

Transporten sker ovanför produktionen. En OCS-transfervagn hanterar förflyttningen i sidled, medan en frekvensstyrd telfer sköter rörelsen upp och ner. Denna kombination gör det möjligt att transportera de stora och tunga jiggarna mellan stationerna och maskinen i ett sammanhängande flöde.
Lösningen i siffror
– Antal monteringsstationer: 16
– Transporthöjd: 6 meter
– Maximal last: 1 500 kg
– Transportvägar: Vertikalt och i sidled
– Systemtyp: OCS Heavy Duty
Lösningens fördelar
– Automatiserat flöde mellan monteringsstationer och NC-maskin
– Säker transport av jiggar med laster upp till 1 500 kg
– Ren och tyst friktionsbaserad transport
– Flexibel lösning som kan anpassas till framtida förändringar
– Effektivt utnyttjande av utrymmet ovanför produktionen
Resultat
Saab Aeronautics fick en ny produktionslösning där transporten av jiggar mellan monteringsstationerna och NC-maskinen sker automatiskt. Systemet hanterar både vertikal och sidledes förflyttning och säkerställer att jiggarna återvänder till rätt station efter bearbetningen.
Resultatet är ett sammanhängande och flexibelt materialflöde för stora och tunga flygplanskomponenter. Den hängande lösningen uppfyller samtidigt flygindustrins krav på en ren, tyst och effektiv produktionsmiljö.
